Разработка КМ и КМД

КМ и КМД — в чём разница

КМ (конструкции металлические) — проект, в котором решены компоновка конструкций и их увязка с технологией, транспортом и архитектурно-строительной частью. В нём схемы, узлы сопряжений, спецификация металла по профилям и расчёты. Чертежи КМ содержат всё, что нужно для деталировки.

КМД (конструкции металлические деталировочные) — документация для изготовления: монтажные схемы отправочных элементов, рабочие чертежи каждой отправочной марки, ведомости элементов, болтов и сварных швов. Её разрабатывают по КМ с учётом технологии конкретного завода. Отступления от КМ при деталировке согласуются с автором проекта КМ.

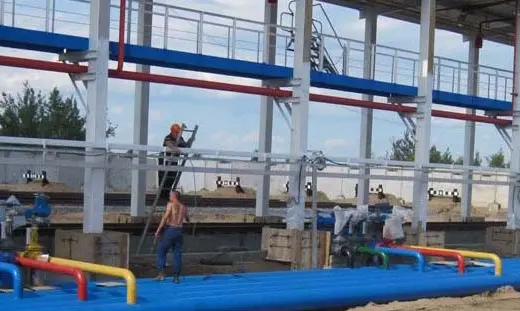

Под возможности завода

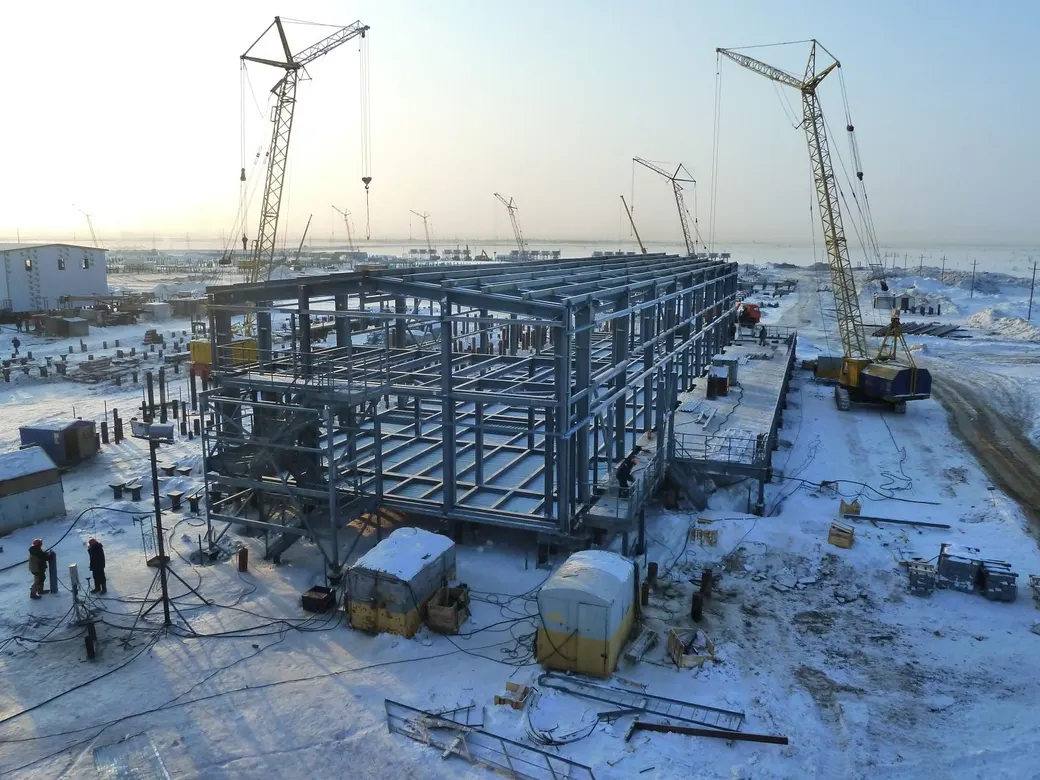

Заводам металлоконструкций выпускаем не только КМД, но и рабочую документацию КЖ, КМ, АС — под реальное производство:

• не хватает сварщиков — проектируем конструкции преимущественно на болтах;
• нет торцефрезерного станка — закладываем больше сварки и доработки на монтаже;
• берём прокат, который есть на складе завода или у местного поставщика с коротким сроком поставки;
• учитываем краны и их грузоподъёмность для сборки и монтажа.

Если заказчик передал 3D-модель в Tekla или сводную модель IFC, разрабатываем КМД по ней, дорабатываем и декомпозируем модель.

Резервуары и сосуды

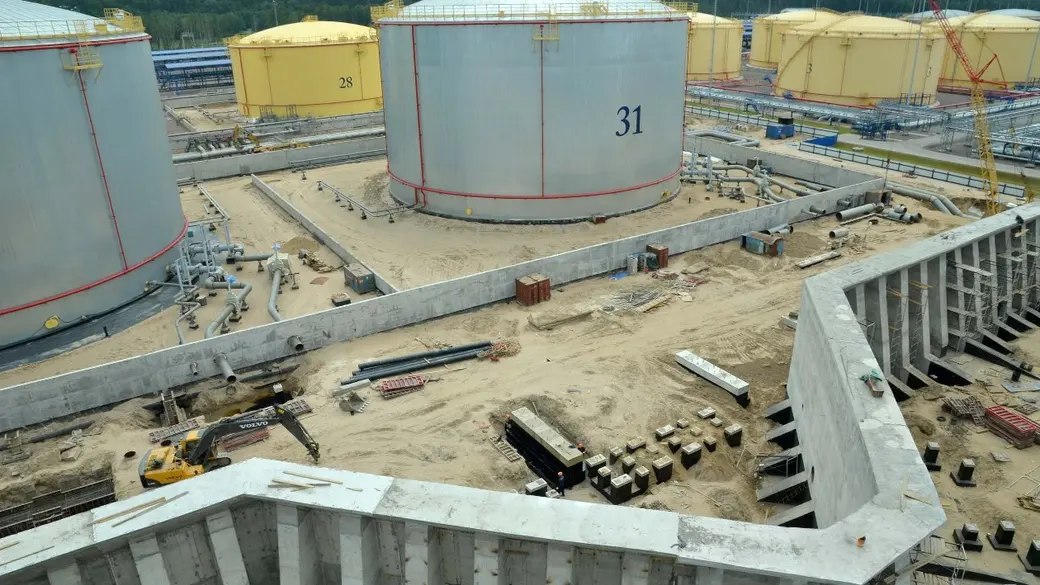

Производителям резервуаров выпускаем КМ, ТО и КМД для вертикальных и горизонтальных резервуаров до 100 000 м³ — с защитной стенкой, плавающей крышей, азотной подушкой, — а также для сосудов под давлением, ёмкостного оборудования для специальных сред и теплообменников. По запросу — фундаменты, обвязку, установку оборудования на резервуар, теплоизоляцию и обогрев. Размер листов, тип сварки и длину элементов подбираем под оборудование завода.

Вопросы разработчика КМД

В ходе деталировки у разработчика появляются вопросы и предложения, как упростить или улучшить конструкцию. Формулируем их с точки зрения завода и норм РФ, делаем нужные прочностные расчёты и ведём переписку между заказчиком, проектным институтом и заводом.
